6. 2. 1. Охранное устройство на несколько объектов

Устройство предназначено для охраны квартир, дач, офисов, гаражей и т. д. Оно позволяет контролировать до 8 объектов. Количество объектов при желании может быть увеличено до любого числа. Устройство позволяет использовать автономное питание. Предусмотрена возможность наращивания до любого числа контролируемых объектов, используя модульное построение устройства. При этом индицируется срабатывание сигнализации по каждому объекту отдельно. Срабатывание схемы на размыкание контактов позволяет контролировать целостность линии. При срабатывании сигнализации осуществляется ее автоматическая блокировка.

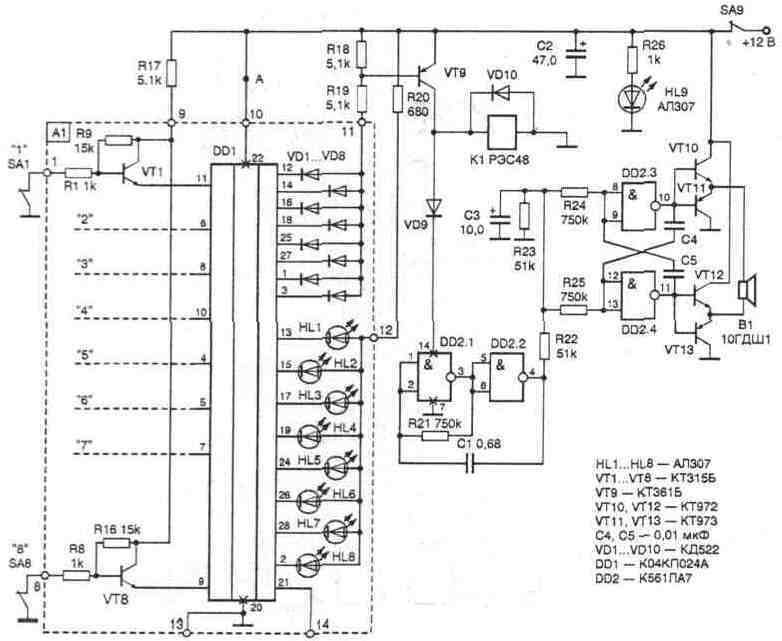

Рис. 6. 43. Охранное устройство на 8 объектов

Основные характеристики устройства:

Напряжение питания, В....................................................................... 12

Потребляемый ток:

в режиме охраны не более, мА........................................................ 50

в режиме тревоги, А..................................................................... 1, 5

Принципиальная схема охранного устройства на 8 объектов представлена на рис. 6. 43. За основу устройства взята типовая схема модуля выбора программ (МВП) телевизионных приемников на микросборке К04КП024А. Работа микросхемы DD1 типа К04КП024А заключается в следующем. При подаче на один

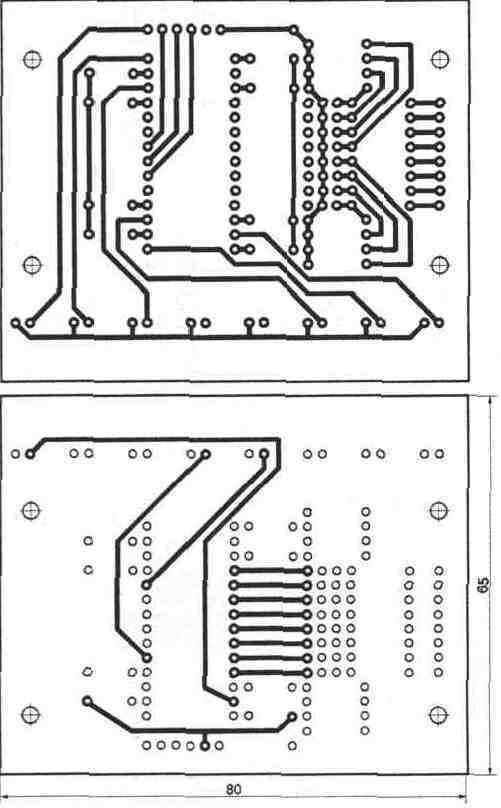

Рис. 6. 44. Печатная плата блока А1

из входов (выводы 11, 6, 8, 10, 4, 5, 7 или 9) положительного напряжения на двух выходах микросхемы появляется низкий уровень напряжения. Один выход (выводы 12, 14, 16, 18, 25, 27, 1 или З) служит для включения определенной программы, а другой (выводы 13, 15, 17, 19, 24, 26, 28 или 2 соответственно) — для включения индикации этой программы.

Стандартная схема включения микросборки К04КП024А дополнена ключами на транзисторах VT1 —VT8, а выходы микросхемы DD1 объединены в две шины через диоды VD1 —VD8 и светодиоды HL1 —HL8 соответственно.

При размыкании одного из контактов переключателей SA1 — SA8 открывается соответствующий транзисторный ключ (транзисторы VT1—VT8). Положительное напряжение через резистор R 17 и открытый транзистор поступает на вход

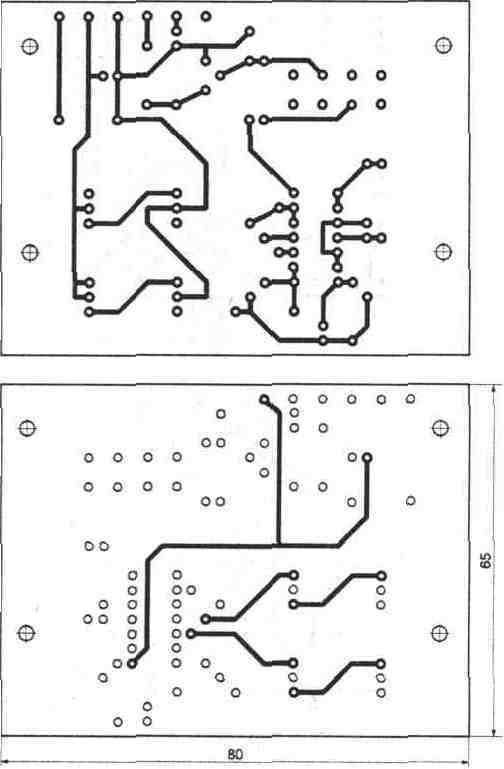

Рис. 6. 45. Печатная плата блока индикации

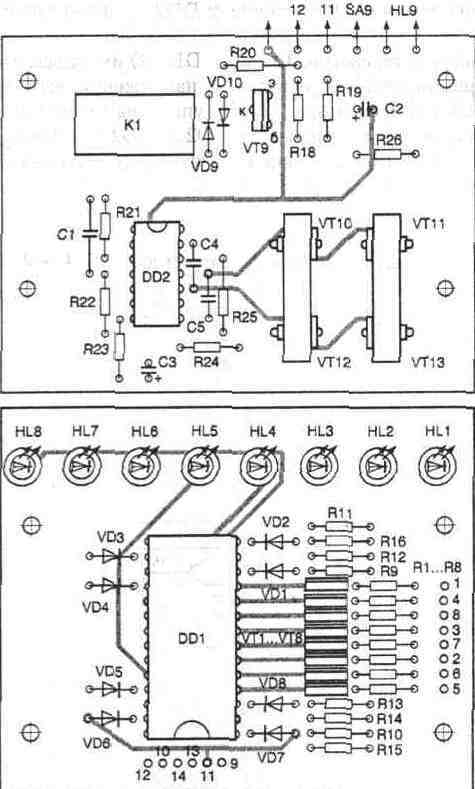

Рис. 6. 46. Размещение деталей на плате блока индикации и блока А1

микросхемы DD1, соответствующий разомкнутому контакту. Допустим, что разомкнулся контакт SA1. Транзистор VT1 открылся, и на вход микросхемы DD1 (вывод 11) поступило положительное напряжение. При этом на выводах 12 и 13 микросхемы DD1 появится напряжение низкого уровня, благодаря чему включится светодиод HL1, служащий для индикации сработавшего датчика, и база транзистора VT9 (р-п-р) через резистор R19 и диод VD1 замкнется на минус источника питания.

Транзистор VT9 откроется, и положительное напряжение источника питания поступит на реле К1 и через диод VD9 на вывод 14 микросхемы DD2. Реле К1 сработает и своими контактами включит внешнюю нагрузку (лампу, звонок и т. п.). При подаче питания на микросхему DD2 начинает работать генератор прямоугольных импульсов на элементах DD2. 1, DD2. 2, резисторе R21 и конденсаторе С1. С выхода генератора (вывод 4 DD2. 2) импульсы с частотой 0, 1 — 1 Гц через цепь формирования треугольного напряжения, выполненную на резисторах R22, R23 и конденсаторе СЗ, поступают на генератор, управляемый напряжением, выполненный на элементах DD2. 3, DD2. 4, резисторах R24, R25 и конденсаторах С4, С5. Под действием треугольного напряжения частота на выходах элементов DD2. 3 и DD2. 4 изменяется, т. е. происходит качание частоты в диапазоне 300—1500 Гц. Прямоугольные импульсы изменяющейся частоты с противофазных выходов генератора (выводы 10 и 11) поступают на мостовой усилитель мощности, выполненный на транзисторах VT10—VT13. Нагрузкой усилителя служит динамическая головка В1. Для сброса блокировки необходимо кратковременно отключить питание кнопкой SA9. Светодиод HL9 сигнализирует о включении охранного устройства.

Устройство выполнено на двух печатных платах размером 65х80 мм из двухстороннего фольгированного стеклотекстолита (плата А1 и плата сигнализации). Такая конструкция позволяет наращивать число охраняемых объектов просто добавлением необходимого количества плат А1. Чертеж печатной платы блока А1 приведен на рис. 6. 44, а платы блока индикации — на рис. 6. 45. Размещение деталей на обоих платах показано на рис. 6. 46.

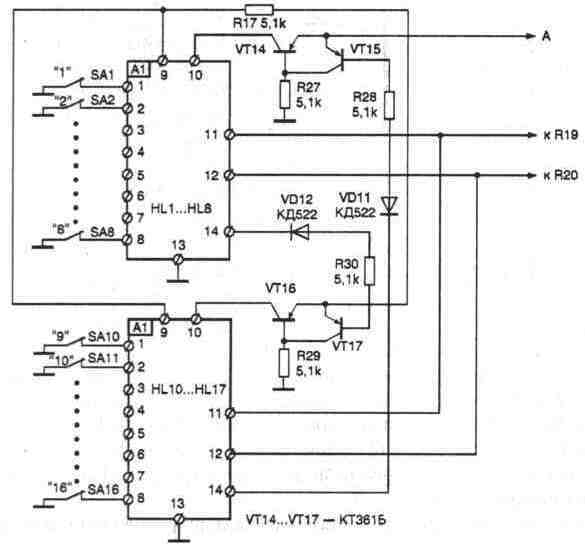

Рис. 6. 47. Соединение блоков для увеличения количества охраняемых элементов

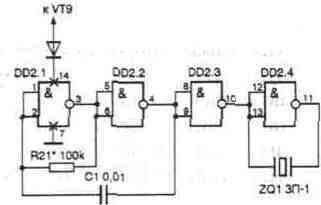

Рис. 6. 48 Звуковой генератор с пьезоизлучателем

Если необходимо увеличить число охраняемых объектов, например на 1 —8, то необходимо изготовить еще один блок А1 и произвести соединение блоков, как показано на рис. 6. 47. Транзисторы VT14, VT15 и VT16, VT17 образуют попарно коммутационные ключи, блокирующие одну из микросхем.

В устройстве могут быть использованы резисторы МЛТ-0, 125 или МЛТ-0, 25. Допускается разброс номиналов резисторов ±15%. Диоды серии КД522 можно заменить на любые, например КД521, КД510, Д220, Д18, Д9. Вместо реле К1 типа РЭС-48 можно использовать любое с рабочим напряжением 9—12 В. Если необходимость коммутации внешних устройств отсутствует, то реле К1 и диод VD 10 можно из схемы исключить. Транзисторы типа КТ315 можно заменить на транзисторы КТ3102, транзисторы типа КТ361 — на КТ3107.

Если нет необходимости в мощном выходном каскаде, а достаточно только привлечь внимание оператора, то генератор на микросхеме DD2 с выходным усилителем мощности можно заменить на генератор, собранный по схеме, приведенной на рис. 6. 48. В качестве звукового излучателя можно использовать пьезокерамический преобразователь ZQ1 типа ЗП-1 (ЗП-22 и др.). Можно оставить и прежнюю схему, исключив из нее транзисторы VT10—VT13, излучатель В1. Пьезокерамический излучатель ZQ1 подключают между общим проводом и выводом 10 или 11 микросхемы DD2.

Устройство, собранное из заведомо исправных деталей, в налаживании не нуждается.
