5. 2. Скрытые видеокамеры наблюдения
Наиболее надежным способом получения необходимой информации является скрытое телевизионное наблюдение. В качестве скрытых камер наблюдения, в основном, используют бескорпусные и миниатюрные как черно-белые, так и цветные телевизионные камеры. Такие видеокамеры обеспечивают скрытый видеоконтроль служебных помещений, лестничной площадки, входной двери и т. п. и являются абсолютно незаметным, информативным и безопасным способом наблюдения. Эти камеры комплектуются объективом с вынесенным зрачком. Из-за малых размеров входного зрачка объектива маскировка бескорпусных и миниатюрных телевизионных камер может быть самой различной: во входной двери, в панелях переговорного устройства, в щитах пожарной сигнализации, в щитах и приборах освещения и т. д.
Термин «вынесенный входной зрачок» (Pin-Hole) применяют в тех случаях, когда плоскость апертурной диафрагмы совпадает с входным зрачком, находящимся перед передней линзой объектива. В обычных объективах входной зрачок находится внутри объектива.
В случае, когда у объектива вынесен входной зрачок, уменьшение отверстия входного зрачка или расположение его в плоскости каких-либо загораживающих предметов (сеток, щелей, и т. п.) не приводит к уменьшению угла поля зрения объектива, а лишь снижает его светосилу. В зависимости от конструктивных особенностей конкретного объектива вынос зрачка осуществляется на 0, 5—5, 0 мм.
Именно возможность установки на указанном расстоянии перед передней линзой маленьких отверстий, сеток или щелей и обеспечивает настоящую маскировку камеры для проведения скрытого наблюдения.
В качестве примера на рис. 5. 8 изображена черно-белая миниатюрная телевизионная камера JT-241S. Данная камера может работать с различными объективами, которые имеют вынесенный входной зрачок. Технические характеристики объективов с вынесенным зрачком приведены в табл. 5. 3.
Таблица 5. 3. Технические характеристики объективов с вынесенным зрачком
|
Тип объектива |
ivi-3 |
ivi-4 |
|
|
|
|
|
|
|
|
ivi-73 |
ivi-75 |
ivi-10 |
E.R-11 |
|
|
ivi-5 |
ivi-6 |
ivi-70 |
ivi-71 |
ivi-713 |
ivi-714 |
ivi-715 |
ivi-72 |
||||||||
|
Фокусное расстояние, мм |
6,6 |
7,7 |
8,5 |
7,7 |
3,6 |
3,(;4 |
4,4 |
3,11 |
3,34 |
4,3 |
6,5 |
5,0 |
19,56 |
1,43 |
|
|
Относительное отверстие |
F:2.2 |
F:1,9 |
F:2,0 |
F:3,2 |
F:3,0 |
F:3,6 |
F:4,4 |
F:3,9 |
F:4,0 |
F:3,5 |
F:5,0 |
F:5,0 |
F:2,0 |
F:1,8 |
|
|
УГОЛ обзора.объестива по диагонали/горизонтали/вертикали для камер с различными размерами ПЗС матрицы |
2/3" |
- |
|
84/48/68 |
112/60/86 |
- |
|
- |
- |
|
- |
- |
|
- |
- |
|
1/2" |
90/46/65 |
70/40/54 |
60/34/46 |
70/43/56 |
|
|
- |
- |
|
- |
|
|
- |
- |
|
|
1/3" |
50/20/39 |
42/24/33 |
|
|
110/60/85 |
110/60/85 |
90/46/65 |
- |
125/70/90 |
86/46/62 |
50/30/39 |
65/39/52 |
16,5/9/12 |
- |
|
|
1/4" |
- |
- |
- |
- |
- |
- |
- |
90/46/65 |
90/46/65 |
- |
- |
|
- |
- |
|
|
другие |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
110 |
|
|
Диаметр входного зрачка (макс), мм |
3,0 |
4,0 |
4,2 |
2,4 |
1,2 |
1,0 |
1,0 |
0,8 |
0,8 |
1,2 |
1,2 |
1,0 |
9,5 |
0,8 |
|
|
Расстояние между входным зрачком и первой линзой объектива, мм |
0,8 |
6,5 |
0,8 |
0,8 |
0,25 |
0,55 |
1,21 |
0,7 |
0,5 |
1,5 |
2,5 |
0,1 |
12,0 |
0,1 |
|
|
Задний фокальный отрезок, мм |
5,7 |
5,54 |
5,05 |
5,28 |
2,57 |
2,08 |
2,62 |
2,52 |
2,08 |
2,08 |
2,84 |
2,0 |
18,83 |
1,09 |
|
|
Длина оптической системы, мм |
14,8 |
13,74 |
16,05 |
18,88 |
7,98 |
10,63 |
19,76 |
1028 |
10,0 |
10,05 |
15,03 |
- |
52,43 |
2,94 |
|
|
ЧКХ на пространственной частоте 100 лин/мм (в центре) |
0,12 |
0,11 |
0,05 |
0,1 |
0,5 |
0,5 |
0,7 |
0,69 |
0,69 |
0,58 |
0,62 |
0,4 |
0,76 |
0,05 |
|
|
Резьбовое соединение |
М12х0,5 |
М12х0,5 |
М12х0,5 |
М12х0,5 |
М7х0,5 |
М8х0,5 |
М12х0,5 |
М8х0,5 |
М12х0,5 |
М7х0,5 |
М7х0,75 |
М12х0,5 |
М12х0,5 |
0 4мм |
|
|
Вес, г |
3,9 |
4,8 |
5,7 |
6,4 |
1,7 |
2,6 |
4,1 |
3,8 |
2,1 |
2,2 |
2,5 |
2,1 |
24,2 |
0,9 |
|
Таблица 5.4. Бескорпусныс и миниатюрные черно-белые ПЗС-видеокамеры
|
PM200-L37 |
Computar (Япония) |
1/3 |
380 |
0,3 |
3,8 |
F:4,5 |
61 «Игольное ушко» |
32' 32' 18 |
9 |
196 , |
|
PM200-L38 |
Computar (Япония) |
1/3 |
380 |
0,3 |
3,8 |
F:2,0 |
63 |
32' 32' 18 |
9 |
16.3 |
|
PMH-200L-38 |
Computar (Япония) |
1/3 |
580 |
0,6 |
3,8 |
F:2,0 |
63 |
32'32' 23 |
9 |
280 |
|
SM-58 |
Тек pa (Россия) |
1/3 |
380 |
0,2 |
3,6 |
F:1,4 |
50 |
37' 37' 27 |
12 |
90 |
|
VC-150 |
Kocom (Юж. Корея) |
1/3 |
380 |
0,2 |
3,6 |
F:4,5 |
65, «Игольное ушко» |
32'32' 18 |
12 |
145 |
|
VS-160s |
Polestar (Юж. Корея) |
1/3 |
380 |
0,1 |
3,6 |
F:1,8 |
63 |
38' 38' 23 |
12 |
115 |
|
WAT-660D-G3. 8 |
Watec (Япония) |
1/4 |
380 |
0,8 |
3,8 |
F:2,0 |
51 |
30' 30- 16 |
9 |
190 |
|
WAT-660D-P3, 2 |
Watec (Япония) |
1/4 |
380 |
4 |
3,2 |
F:4,5 |
59, «Игольное ушко» |
30' 30' 16 |
9 |
206 |
|
WAT-660D-P3. 7 |
Watec (Япония) |
1/4 |
.380 |
4 |
3,7 |
F:4,5 |
ушко» |
30' 30'16 |
9 |
206 |
|
WAT-704R-P3. 7 |
Watec (Япония) |
1/4 |
380 |
0,8 |
3,7 |
F:4,5 |
52, «Игольное ушко» |
18'51 |
9 |
271 |
|
WAT-666GD |
Watec (Япония) |
1/4 |
380 |
1,6 |
3,8 |
F:2,0 |
«Потолочная» |
53 ' 46 |
9 |
280 |
|
WAT-903 |
Watec (Япония) |
1/3 |
350 |
2 |
5 |
F:1,6 |
67 |
40- 65-35 |
12 |
209 |

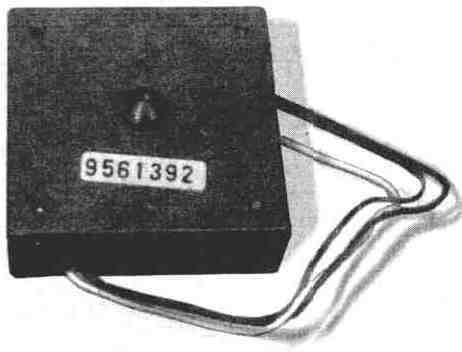

Рис. 5. 8. Миниатюрная телевизионная камера JT-241S
Миниатюрная телевизионная камера JT-241S со сменными объективами обеспечивает:
> наблюдение через входное отверстие диаметром 0, 3 —1, 2 мм с углом поля зрения до 110°;
> высокую чувствительность (0, 04 лк), позволяющую в темноте при инфракрасной подсветке видеть намного лучше, чем человеческий глаз;
> установку на любые элементы интерьера благодаря малым габаритным размерам телекамеры (39х39х20 мм);
> передачу телевизионного изображения по проводам, по оптико-волоконным жгутам и по радиоканалу (до 500 м при установке передатчика телевизионных сигналов);
> непрерывное скрытое наблюдение до 30 часов при установке автономного источника питания (аккумулятора);
> высокое качество изображения с разрешением 400 твл.
Миниатюрные телевизионные камеры по внешнему виду очень похожи друг на друга, поэтому кратко рассмотрим только их технические характеристики. Однако прежде отметим некоторую особенность их применения. Необходимо иметь в виду, что некоторые материалы, применяемые для маскировки объективов, типа "темное стекло", пропускают только небольшую часть видимого спектра и могут успешно работать при солнечном освещении, при освещении прожектором или обычными лампами накаливания. Но применение указанных материалов маскировки становится невозможным при освещении объекта более широкополосным источником света, например люминесцентными или галлогеновыми лампами.

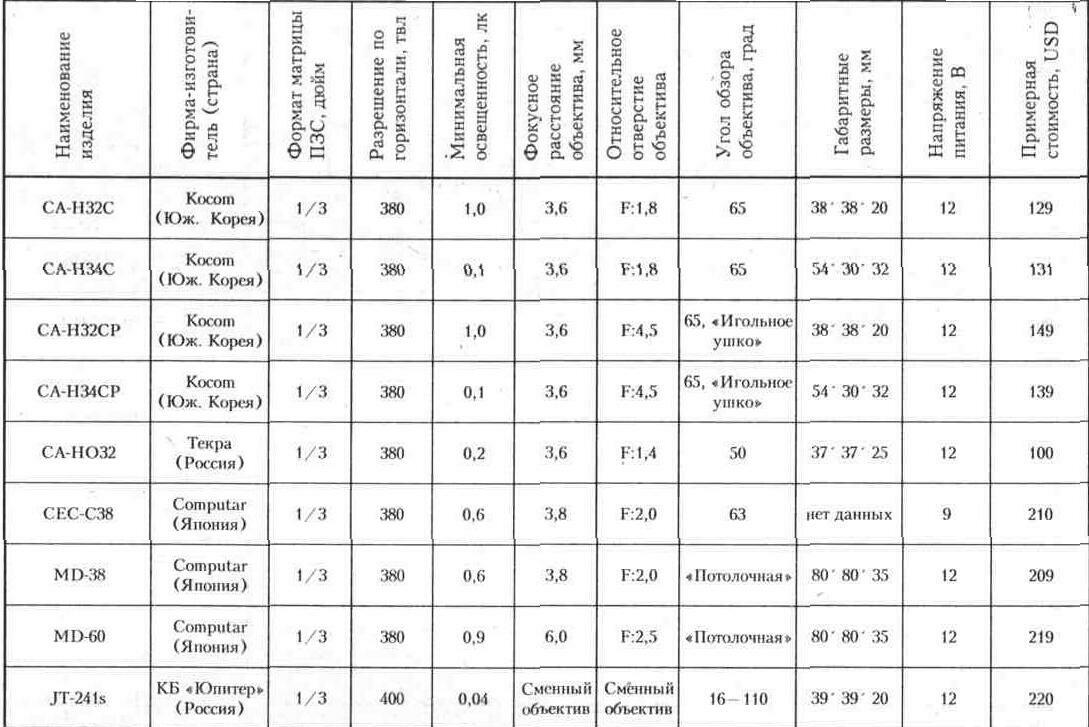

Более подробно остановимся на технических характеристиках некоторых моделей телевизионных камер отечественного и зарубежного производства. В табл. 5. 4 приведены характеристики бескорпусных и миниатюрных черно-белых ТВ камер на основе матрицы ПЗС.
Таблица 5. 5. Бескорпусные и миниатюрные цветные ТВ камеры
|
Наименование изделия |
ХС-41 |
WAT-205A |
WAT-207A |
DC-2000P |
|
Фирма-изготовитель (страна) |
Computer (Япония) |
Watec (Япония) |
Watec (Япония) |
Polesta (Южная Корея) |
|
Формат матрицы ПЗС, дюйм |
1/2 |
1/4 |
1/4 |
1/3 |
|
Разрешение по горизонтали. твл |
320 |
320 |
320 |
420 |
|
Минимальная освещенность, лк |
10 |
8 |
Нет данных |
1 |
|
Фокусное расстояние объектива, мм |
4 |
3, 8 |
3, 8 |
Нет данных |
|
Относительное отверстие объектива |
F: 2, 0 |
F: 2, 0 |
F: 2, 0 |
Эл. затвор 1/50-1/100000 |
|
Угол обзора объектива (по горизонтали), град |
51 |
51 |
51 |
Нет данных |
|
Габаритные размеры, мм |
55х60х30 |
23, 3х22, 3х57, 5 |
45, 5х47х29, 5 |
40х28+ 45х45 |
|
Напряжение питания, В |
12 |
6 |
6 |
12 |
|
Примерная стоимость, USD |
520 |
570 |
541 |
320 |
Бескорпусные и миниатюрные цветные ТВ камеры на основе матрицы ПЗС на отечественном рынке представлены сравнительно небольшим ассортиментом. Отличительными особенностями цветных ТВ камер являются сравнительно большие габариты и высокая стоимость. В табл. 5. 4 приведены основные технические характеристики бескопусных и миниатюрных цветных ТВ камер.
