Радиоволновые детекторы движения предназначены для обнаружения и регистрации движения в охраняемой зоне. Каждый детектор содержит СВЧ-модуль, в состав которого входят излучатель и приемник высокочастотных колебаний. В отличие от пассивных ИК детекторов, подробно рассмотренных выше, радиоволновые детекторы являются активными устройствами, так как излучают в пространство СВЧ колебания. Принцип действия этих приборов основывается на интерференции радиоволн сантиметрового диапазона или эффекте Доплера (изменение частоты принимаемого сигнала, отраженного от движущегося объекта).

При охране внутренних помещений по характеристикам радиоволновые детекторы аналогичны описанным выше пассивным ИК детекторам. Однако в отличие от них, они имеют более низкую помехозащищенность и достаточно высокий уровень СВЧ излучений. Поэтому в последнее время все чаще стали применяться приборы, в состав которых входят два детектора — пассивный ИК и радиоволновый. Это так называемые детекторы двойной технологии. В таких приборах пассивный И К детектор работает непрерывно. При регистрации им факта движения теплового объекта в зоне обнаружения включается радиоволновый детектор. Если последний подтвердит наличие подвижного объекта в зоне охраны, прибор сформирует и выдаст по шлейфу сигнализации тревожное извещение путем замыкания или размыкания контактов выходных реле. Такой режим работы детекторов позволяет обеспечить высокий уровень помехозащищенности прибора и уменьшить уровень СВЧ излучений, поскольку радиоволновый детектор включается только на короткое время.

Радиоволновые детекторы могут работать на одной из нескольких рабочих частот (литер), устанавливаемых с помощью переключателей на плате СВЧ-модуля прибора. Это позволяет использовать несколько однотипных детекторов, работающих на различных частотных литерах, в одном помещении одновременно

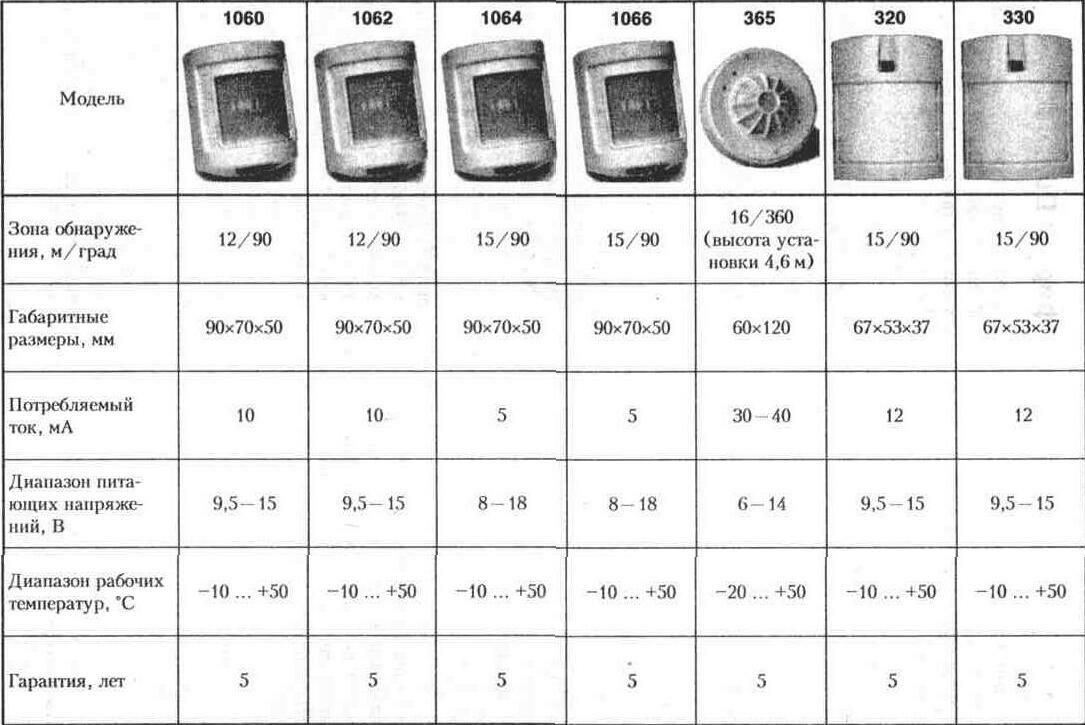

Таблица 3. 1. Пассивные ИК детекторы фирмы Arrowhead
