3. 2. 4. Детекторы движения «Фотон»

Пассивные инфракрасные детекторы «Фотон-6» и «Фотон-8»

Охранные пассивные инфракрасные детекторы «Фотон-6» и "Фотон-8" разработаны и производятся в России. Они предназначены для работы в составе пультов контроля, таких как « Сигнал- 37А», «Сигнал-40», «Сигнал-45 », а так же в системах «Фобос», «Нева-10М», «Комета-К».

Питание приборов осуществляется по шлейфу сигнализации. В качестве датчика используется двойной пироэлемент. Благодаря применению трех типов

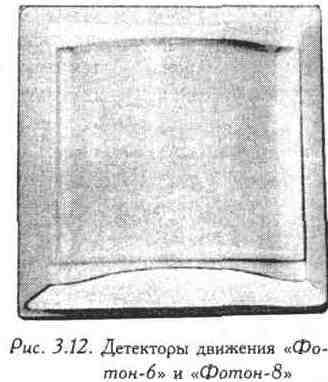

линз детекторы имеют три зоны обнаружения. Корпус приборов имеет современный дизайн (рис. 3. 12), что позволяет им хорошо вписываться в интерьер любого помещения.

Особенности детекторов типа «Фотон»:

> высокая обнаруживающая способность;

> высокая устойчивость к электромагнитным, тепловым и световым помехам;

> два способа формирования тревожного извещения;

> быстрый выход на рабочий режим;

> визуальный контроль работоспособности прибора;

> контроль напряжения питания;

> питание по шлейфу сигнализации;

> широкие возможности при установке.

Высокая обнаруживающая способность детекторов обеспечивается благодаря использованию трех зон обнаружения: объемной, поверхностной и линейной (рис. 3: 13). Это позволяет использовать их для охраны помещений практически любой конфигурации.

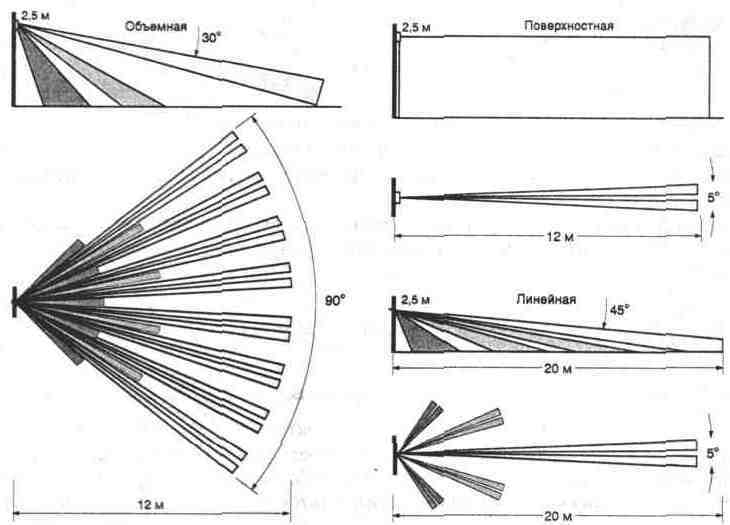

Рис. 3. 13. Зоны обнаружения детектора «Фотон-6»

Основные технические характеристики детекторов «Фотон»:

Контролируемая площадь с объемной зоной обнаружения, м2............... 120

Регистрируемая скорость перемещения, м/с............................... 0, 3—3, 0

Потребляемый ток:

«Фотон-6», мА............................................................................. 15

« Фотон-8», мА.............................................................................. 1

Диапазон рабочих температур:

«Фотон-6», °С............................................................. от -30 до+ 50

"Фотон-8", °С............................................................. от -10 до+ 50

Габаритные размеры, мм....................................................... 107х107х64

Масса, кг....................................................................................... 0, 25

Детектор движения «Фотон-СК»

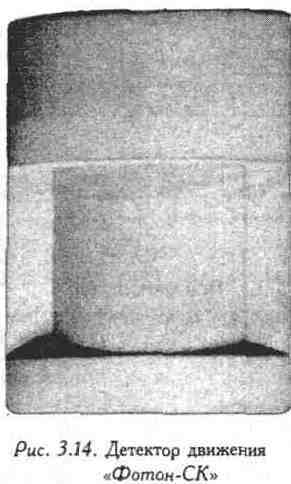

Охранный объемный оптико-электронный детектор движения «Фотон-СК» (рис. 3. 14) производится в России. Он разработан совместно с американской фирмой С&К Systems по заказу Главного управления вневедомственной охраны МВД России. Датчик рекомендуется использовать для установки в жилых помещениях, офисах и на небольших предприятиях.

Особенности детектора «Фотон-СК»:

> отключение светодиодного индикатора в режиме охраны;

> защита от несанкционированного вскрытия;

> высокая помехоустойчивость;

> защита от домашних животных;

> минимальное количество комплектующих элементов;

> возможность установки на стене или в углу помещения.

В настоящее время прибор «Фотон-СК» является одним из самых дешевых детекторов движения на российском рынке. При производстве прибора используется современное технологическое оборудование для поверхностного монтажа фирмы Universal Instruments Corporation, что дает возможность получить очень высокие характеристики прибора.

Детектор имеет пять зон обнаружения и перекрывает территорию размером 15х12 м

(рис. 3.15). Цифровая обработка сигнала позволяет исключить срабатывание датчика от пролетающих насекомых. Дополнительная линза позволяет ограничить зону обнаружения снизу до определенной высоты, обеспечивая тем самым защиту от домашних животных.

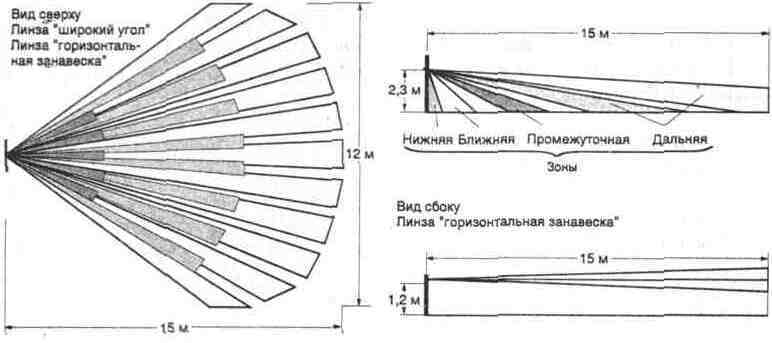

Рис. 3. 15. Зоны обнаружения прибора «Фотон-СК»

Основные технические характеристики прибора «Фотон-СК»:

Размер зоны обнаружения, м......................................................... 15х12

Напряжение питания, В.............................................................. 10—14

Потребляемый ток, мА....................................................................... 20

Диапазон рабочих температур, °С...................................... от -18 до+ 49

Габаритные размеры, мм.......................................................... 90х64х41

Масса, г............................................................................................ 85

"Фотон-СК" — это один из лучших детекторов, выпускаемых отечественной промышленностью. Он обладает наивысшим показателем качество/цена.
