2. 3. 8. Звуковая охранная сигнализация «Ревун»

Звуковая охранная сигнализация «Ревуна предназначена для охраны стационарных объектов. Она оснащена встроенной сиреной мощностью 110 дБ, имеет автономное питание и обеспечивает три зоны охраны. Система позволяет использовать ИК детекторы, детекторы битого стекла, контактные датчики, пожарные датчики и др.

Основные технические характеристики сигнализации «Ревуна:

Количество зон охраны...................................................................... 3

Мощность встроенной сирены, дБ..................................................... 110

Встроенный аккумулятор, Ахч........................................................... 1, 6

Напряжение питания, В..................................................................... 12

Диапазон рабочих температур, С....................................... от -30 до+ 40

Габаритные размеры металлического корпуса, мм..................... 175х275х50

Масса не более, кг............................................................................ 2, 0

Структурная схема сигнализации "Ревун" представлена на рис. 2.72.

Сигнализация имеет три зоны охраны:

> зона 1 — зона с задержкой срабатывания на вход;

> зона 2 — зона мгновенного срабатывания (включает в себя ИК детекторы, детекторы битого стекла, оконную фольгу);

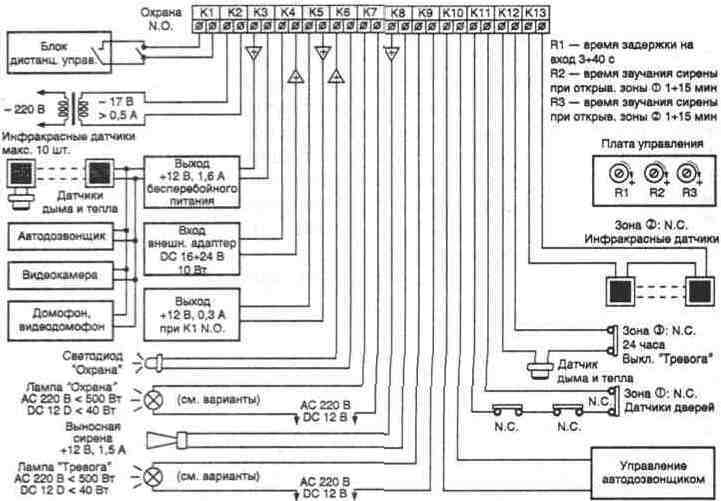

Рис. 2.72. Структурная схема охранной сигнализации «Ревун»

> зона 3 — зона круглосуточной охраны (включает в себя кнопки тревоги, пожарные датчики, линии Tamper установленного оборудования: видеокамер, охранных датчиков, выносных сирен).

Питание системы осуществляется от встроенной аккумуляторной батареи (12 В/1, 6 Ахч), которая автоматически подзаряжается от сети переменного тока. Система имеет вход для подключения выносного выключателя блока. Кроме того, система имеет выходы:

> для подключения внешних сирен, стробовспышек;

> для подключения внешних устройств (ток нагрузки до 1 А);

> для подключения выносного охранного маячка;

> для управления автодозвонщиком;

> «+ 12 В/1, 6 Ахч» для охранных датчиков и другого оборудования, требующего бесперебойного питания. Блок управления системы позволяет осуществлять следующие регулировки:

времени задержки на вход, с.......................................................... 1 — 60

времени звучания сирены при срабатывании зоны 1, мин................... 1—5

времени звучания сирены при срабатывании зоны 2, мин................... 1—5

Интервалы задержек по зонам устанавливаются подстроечными резисторами R1, R2, R3 соответственно, расположенными на плате управления блока.
