2.3.6. Универсальная программно-контрольная охранно-пожарная панель DS7400Xi с мультиплексной шиной

Панель DS7400Xi — это устройство, обеспечивающее охрану и пожарную безопасность помещений. Она имеет встроенный модем, подключаемый к двум телефонным линиям. Возможно подключение до 8 клавиатур и взаимодействие с компьютером через стандартный интерфейс RS-232. Основные характеристики:

> 8 базовых зон с расширением до 16 при 2-х проводной системе подключения извещателей;

> расширение до 128 зон при 4-х проводной схеме подключения извещателей;

> возможность программирования пожарных шлейфов с подтверждением тревоги;

> логическое деление на 4 подсистемы;

> до 36 программируемых релейных выходов;

> 2 базовых программируемых выхода типа «открытый коллектор» (12 В/1 А и 12 В/500 мА);

> 60 паролей пользователей с многоуровневыми полномочиями;

> возможность подключения до 8 клавиатур;

> память на 400 событий;

> возможность подключения принтера;

> встроенный модем;

> программное обеспечение для дистанционного программирования и контроля состояния системы.

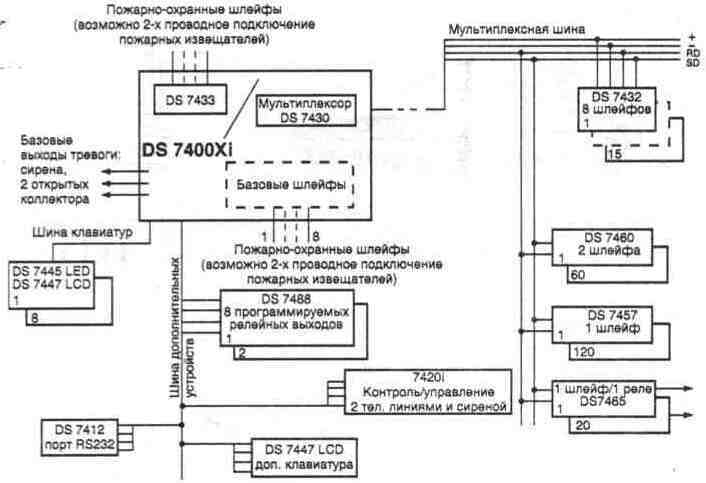

Рис. 2. 70. Применение панели DS7400Xi

Структурная схема системы охраны на основе приемно-контрольной охранно-пожарной панели DS7400Xi представлена на рисунке 2. 70.

Система не требует предварительного программирования и поддерживает все основные форматы передачи сообщений по телефонной линии. Информацию, содержащуюся в памяти панели, можно выводить в реальном масштабе времени на принтер или на персональный компьютер.
