2. 3. 2. Система безопасности САКС-2М

Система САКС-2М представляет собой устройство сбора и обработки информации, поступающей от различных средств обнаружения и контроля. К таким средствам относятся: охранные и пожарные датчики различных типов, ТВ камеры, электроуправляемые замки, освещение, вентиляция, системы пожаротушения, системы ограничения доступа и др.

В современной терминологии такие системы называют интегрированными, т. е. способными принимать сигналы и управлять всем спектром современных охранных устройств.

Система САКС-2М обеспечивает:

> точное определение места срабатывания любого средства обнаружения, выдачу звукового и светового сигнала, указание типа сработавшего устройства;

> регистрацию местоположения и времени срабатывания средств обнаружения и тревожных кнопок;

> контроль за состоянием коммуникационных линий и работоспособностью средств обнаружения;

> разнообразие способов постановки и снятия с охраны отдельных устройств или их групп;

> регистрацию всех событий, происшедших в системе, и возможность их просмотра за определенный промежуток времени;

> управление различными устройствами реагирования (блокировка дверей,

включение телекамер, систем пожаротушения, вентиляции и др.). САКС-2М — это программно-аппаратный комплекс, в состав которого входят: персональный компьютер IBM PC (с процессом не ниже Intel 386) с комплектом программ, приемная станция и адресные блоки на 6 зон (входов) каждый. Общее количество сигналов, принимаемых одной станцией, 1536.

Допускается использовать расширение до четырех одновременно работающих станций, что в итоге позволяет подключить к системе до 6144 перечисленных выше охранных устройств. В системе принята шлейфовая структура коммуникационных линий и передача сигнала в цифровой форме, что существенно упрощает ее монтаж.

Благодаря использованию в системе персонального компьютера, стандартные функциональные возможности подобных систем расширяются за счет используемого программного обеспечения. К таким возможностям относятся:

> получение поэтапных графических планов объекта охраны. На плане можно отобразить объект с прилегающей к нему территорией, подъезды к нему, поэтапные планы объекта, входы и выходы на этапах, план помещения и т. д.;

> вывод справочной информации о средстве обнаружения, рекомендаций по ликвидации создавшейся ситуации и любой другой полезной информации;

> ввод и хранение информации о принятых мерах и действиях персонала при возникновении тревожной ситуации;

> автоматическое управление различными устройствами реагирования без участия оператора;

> запись, обработка и анализ видеоизображений.

Программное обеспечение системы реализовано на языке Borland C++ под управлением операционной системы MS-DOS (версия 2. 0 и выше) для IBM совместимых компьютеров.

Максимальное число охраняемых помещений зависит от числа адресных датчиков, устанавливаемых в них. Под адресным датчиком подразумеваются собственно датчики и адресное устройство, обеспечивающее их идентификацию в сети.

Микропроцессорная логика позволяет работать системе без компьютера. При этом она может быть дополнительно укомплектована индикаторным светодиодным экраном или монитором, облегчающими работу оператора при отсутствии компьютера.

Вариант использования системы представлен на рис. 2. 53. Микропроцессорная логика, блочный подход к формированию аппаратной части, кодирование информации по уровням сложности делают систему весьма гибкой и адаптированной к широкому спектру объектов, начиная от мелких, на несколько десятков шлейфов, до очень крупных — на несколько тысяч шлейфов.

Удачные программные и аппаратные решения позволяют использовать любые типы датчиков, радиосвязь и реализовать охранные функции классическим способом (по проводам), предусмотрена возможность использования спутниковой связи, что позволяет оператору эффективно вести охрану объектов, расположенных на большой площади, с помощью мобильных патрулей.

Требуемая степень надежности системы достигается дублированием сложных блоков, т. е. ретранслятора и устройства сопряжения. В системе электропитания САКС-2М предусмотрено переключение источников питания: с сети переменного тока напряжением 220 В на питание от резервных аккумуляторов,

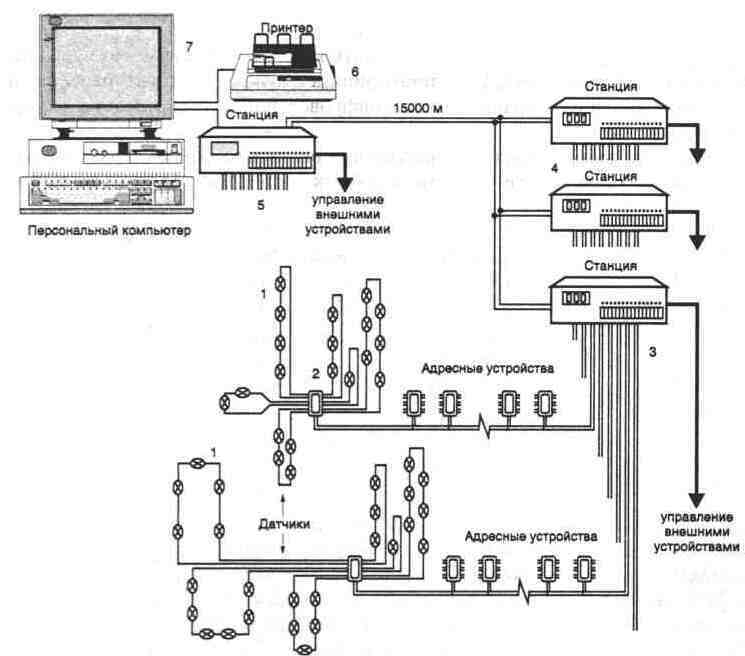

Рис. 2. 53. Вариант использования системы САКС-2М:

1 — охранные или пожарные датчики (любого типа); 2 — адресные устройства с шестью входами (1 — 32 на каждый шлейф); 3 — охранные шлейфы (8 шлейфов на 1 станцию); 4 — локальные приемные станции (1—8); 5 — центральная приемная станция; 6 — принтер; 7 — персональный компьютер

обеспечивающих непрерывную работу в течение не менее 72 часов. Основные технические характеристики системы САКС-2М:

Максимальное число адресов, обслуживаемых системой................... 12288

Максимальное число адресов на 1 локальную станцию..................... 1536

Количество шлейфов на 1 станции....................................................... 8

Максимальное число адресных устройств на 1 шлейф.......................... 32

Количество входов (адресов) на 1 адресное устройство......................... 6

Максимальное расстояние между станциями, м............................... 10000

Максимальная длина шлейфа, м....................................................... 500

Напряжение питания:

промышленная сеть, В........................................................ 220 ±15%

аккумуляторная батарея, В.................................................... 12± 10%

Напряжение в охранных шлейфах не более, В.................................. 13, 2

Напряжение в линии станция-станция не более, В................................ 27

Потребляемая мощность (1 станция) не более, Вт............................. 1150

Время передачи сигнала не более, с.................................................... 0, 5
