Семейство систем охранных сигнализаций Delta Net фирмы Honeywell (США), обеспечивающих охрану и безопасность, включает в себя обычные и интеллектуальные системы обнаружения и оповещения, системы охраны и ограничения доступа.

Система Delta Net FS90 F&S System (FS90) предназначена для обнаружения несанкционированных действий в стандартной и нестандартной зонах, в пересечении зон, для оповещения, контроля, наблюдения и сигнализации, управления отключением зон и подачи локальных звуковых сигналов. Функции охраны включают в себя непосредственное и дистанционное переключение режимов и высоконадежное наблюдение.

Система Delta Net FS90 Plus F&S System (FS90 Plus) предназначена для поддержки функций F&S по контролю и управлению конкретными охранными устройствами (а не только целыми зонами). Система FS90 Plus включает в себя до девяти интерфейсных плат интеллектуальных адресных шлейфов, каждая из которых поддерживает либо два двухжильных шлейфа, либо один устойчивый к неисправностям цепи четырехжильный шлейф. Каждый шлейф контролирует до 99 индивидуально адресуемых аналоговых датчиков и до 99 адресуемых пунктов контроля и управления, всего до 967 пунктов в одной системе.

Системы ограничения доступа контролируют до 8 устройств считывания магнитных карточек и (или) устройств набора кода (до 29). Система позволяет применять карточки, изготовленные по различным технологиям, допускает многоуровневый запрет повторного прохода, допуск в помещение только двух или более сотрудников одновременно, доступ только в присутствии оператора, управление лифтами.

Особенности системы:

> обычное и интеллектуальное обнаружение и сигнализация;

> автономное функционирование и (или) интеграция с системами более высокого уровня;

> конфигурирование в соответствии с конкретными требованиями;

> легко изменяемые файлы данных в энергонезависимой памяти;

> ограничение доступа и управление дверьми.

Система Delta Net FS90 F&S System

Система FS90 состоит из блока питания, батареи аварийного питания, системной платы с восемью слотами для установки функциональных плат и девятью клеммниками для подключения кабелей, управляющей платы (СА Control Board), которая может управлять четырьмя полностью оснащенными системными платами, и ряда функциональных плат для конкретных применений. Системная плата размещена в корпусе с запирающейся дверцей (рис. 2. 49).

Размещение всех компонентов в корпусе показано на рис. 2. 50. Корпус может быть одинарной или двойной вместимости и содержать одну или две системные платы соответственно.

Для контроля за целостностью системы управляющая плата каждые 24 часа вычисляет контрольную сумму файлов своей операционной системы и сравнивает ее со значением, полученным ранее, а тестирующие шлейфы генерируют сигналы тревоги в случае сбоя микропроцессора.

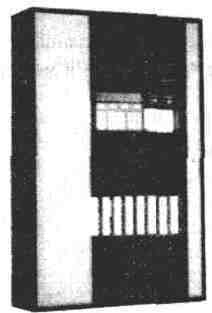

Рис. 2. 49 Система FS90

Оснащенная коммуникационной платой и соответственным образом подключенная, FS90 может служить для сбора данных в системах более высокого уровня. Если связь с такими системами потеряна, FS90 продолжает самостоятельно обеспечивать охрану и противопожарную безопасность.

Операционная система комплекса FS90 хранится в электрически программируемом ПЗУ. Пользователь может изменять значения параметров, используемых по умолчанию, с помощью переключателей на управляющей плате. В охраняемых зонах на контрольных панелях обеспечивается:

> индикация состояния тревоги или неисправности в зоне;

> отключение конкретной зоны охраны;

> проверка угрозы (временной интервал до 60 с);

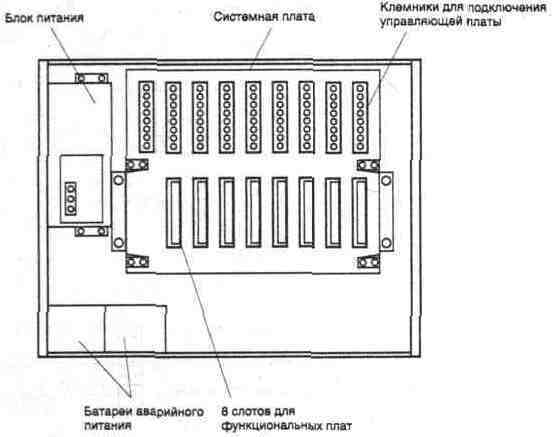

Рис. 2. 50. Размещение компонентов в корпусе системы FS90

> повторное обнаружение;

> индикация тревоги или неисправностей по зонам охраны;

> -кодирование сигналов тревоги (от 20 до 120 гудков в минуту) для каждой охраняемой зоны;

> задержка подачи сигнала тревоги;

> отключение сигнала тревоги (до 8 минут).

Для дополнительной охраны системы от попыток получения несанкционированного доступа (НДС) к ней модуль, расположенный на конце линии, посылает закодированные сигналы, которые расшифровываются декодером на функциональной плате системы FS90. При несоответствии отправленных модулем кодов с хранящимися в памяти системы или при отсутствии сигналов от модуля срабатывает сигнализация.

Основные технические характеристики системы FS90:

Диапазон рабочих температур, С............................................ от 0 до 49

Влажность, %............................................................................... 5 — 95

Напряжение питания, В..................................................................... 28

Потребляемый ток:

в дежурном режиме не более, А....................................................... 2

в состоянии тревоги не более, А....................................................... 4

Система Delta Net FS90 Plus F&S System

Система FS90 Plus выполняет все функции системы FS90, а также ряд дополнительных. Она обрабатывает аналоговую информацию от тепловых и дымовых датчиков. Модули контроля типа ТС809А и ТС809В поддерживают работу шлейфа по контролю охранных, контрольных и противопожарных устройств. Пример шлейфа приведен на рис. 2. 51.

При коротком замыкании на участке шлейфа модуль изоляции ТС811А позволяет отключить его. При чем это не повлияет на работу остальных частей шлейфа.

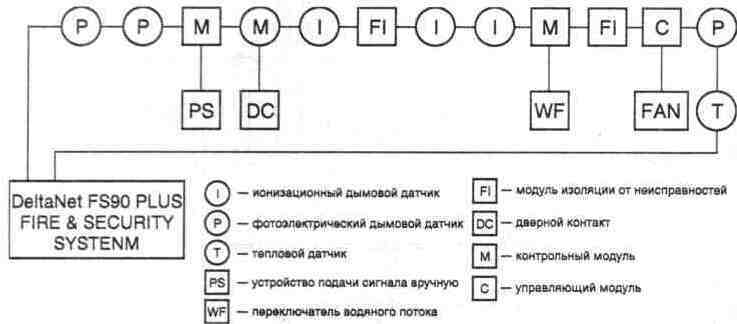

Рис. 2. 51. Пример шлейфа FS90 Plus

FS90 Plus может находиться в трех режимах: охраны, наблюдения и неисправности. Имеется возможность определения адреса датчика и его состояния, а также регулировки порогов срабатывания датчиков и других параметров.

Для уменьшения ложных срабатываний FS90 Plus проводит контроль состояния детекторов, проверяет уровни сигналов аналоговых датчиков и по среднесуточному значению контролируемого параметра автоматически производит коррекцию их чувствительности.

Дополнительно на терминале более высокого уровня отображается информация об адресе устройства и его состоянии.

Система FS90 Plus Delta Net Graphic Central

Система охранно-пожарной сигнализации FS90 Plus Delta Net Graphic Central (с центральной графической системой — ЦГС) предоставляет, с одной стороны, такое экономное решение, как многоканальность, а с другой — всю мощь централизованной системы управления зданием. В автономном режиме панели FS90 Plus сами по себе обеспечивают надежную защиту. Одновременно они могут служить распределенными панелями коммуникации для центральной станции, что позволяет оператору получать дополнительную информацию и расширять функции управления зонами. Особенности системы:

> минимальные затраты при монтаже системы;

> превосходный интерфейс пользователя;

> мгновенное отображение на графическом дисплее информации по зданию;

> простота изменения конфигурации системы в соответствии с дополнительными требованиями;

> связь с другими системами управления зданием;

> надежная защита на местах.

ЦГС позволяет оператору просматривать, изменять и сохранять данные, передаваемые по комбинированной сети отдельными панелями сигнализации. Используя мощную компьютерную графику и программное обеспечение, персо-

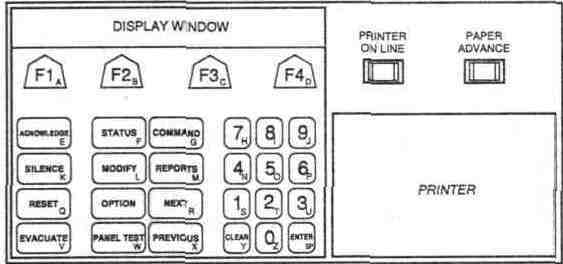

Рис. 2. 52. Командный блок системы

нал, отвечающий за управление зданием и безопасность, может быстро оценить состояние системы, выполнить необходимые инструкции, выявить и устранить возникающие проблемы, а также вести архив данных.

Графический дисплей с высоким разрешением позволяет просматривать и оценивать информацию о состоянии системы. Цветное отображение информации облегчает определение состояния системы (норма, тревога, неисправность). Любая система семейства Delta Net F&S, независимо от того, работает она самостоятельно или соединена с ЦГС, может дополняться командным блоком (рис. 2. 52), в состав которого входят:

> жидкокристаллический дисплей для вывода текстовых сообщений о неисправностях и тревогах;

> принтер с термобумагой для распечатки данных;

> клавиатура для ввода команд и данных.
