2. 2. 7. Системы ограничения доступа компании Fermax

Для систем ограничения доступа компания Fermax (Испания) производит оборудование двух типов: локальные системы и цифровые многозоновые системы.

В локальных системах ограничение доступа осуществляется с помощью считывающего устройства и ключа, по предъявлению которого и осуществляется непосредственный доступ. В качестве ключа могут быть использованы бесконтактная идентификационная карта, ключ-кнопка или цифровая клавиатура. Считыватели могут программироваться во время использования или заблаговременно. Они предназначены для открывания дверей, снабженных электронными замками. При отсутствии идентификации система формирует сигнал тревоги. Локальная система — это удобство и безопасность за сравнительно низкую цену.

Цифровые многозоновые системы включают в свой состав необходимое количество локальных систем и осуществляют их взаимодействие. Цифровые системы, кроме свойств локальных систем, обладают также такими возможностями, как определение неисправных зон, разграничение зон по времени, разрешение доступа и фиксирование времени, даты и кода доступа.

Локальная система на основе бесконтактных идентификационных карточек

Эта система предназначена для организации ограничения доступа в офисы, квартиры, гаражи и другие помещения. Она прочна, легка в установке, проста в использовании, что весьма немаловажно при ее монтаже в гимнастических залах, спортивных аренах, концертных залах и галереях, в частных клубах и в других местах, где необходимо осуществлять контроль доступа в помещение.

В состав локальной системы входят:

> бесконтактная идентификационная карточка;

> Считыватель;

> устройство для программирования;

> - источник питания;

> дверной электронный замок.

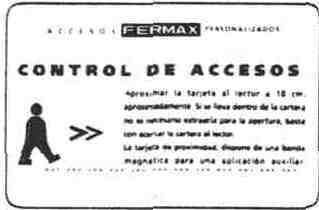

Бесконтактная идентификационная карточка по своим размерам напоминает кредитную, магнитную или таксофонную карточку (рис. 2. 17). Она не требует встроенного источника питания и проста в обслуживании.

Рис. 2. 17 Идентификационная бесконтактная карточка

Каждая карточка имеет уникальный код, предотвращающий возможность его копирования. Все карточки имеют узкую магнитную полоску для дополнительного применения. При необходимости карточка может находиться внутри бумажника — нет надобности вынимать ее, чтобы открыть дверь. Достаточно поднести бумажник к считывателю, который производит идентификацию карточки, на расстоянии до 8 см.

Считыватель состоит из считывающего устройства и контроллера, объединенных в одном корпусе (рис. 2. 18), и может устанавливаться как снаружи, так и внутри помещения.

Рис. 2. 18 Считыватель бесконтактных карточек

Корпус считывателя имеет ударопрочную конструкцию, предохраняющую устройство от постороннего вмешательства. Открывание двери сопровождается включением зеленого светодиода на передней панели считывателя и звуковым сигналом. Контроллер считывателя способен идентифицировать до 475 идентификационных карточек-ключей.

Устройство для программирования (программатор) карточек-ключей и контроллера считывателя (рис. 2. 19) не является обязательным для локальной

Рис. 2. 19 Программатор карточек-ключей и контроллера считывателя

системы ограничение доступа. Его рекомендуется использовать только для улучшения сервисных возможностей локальной системы.

Программатор используется только в том случае, когда необходимо запрограммировать новую идентификационную карточку-ключ или удалить из памяти контроллера считывателя код утерянной карточки.

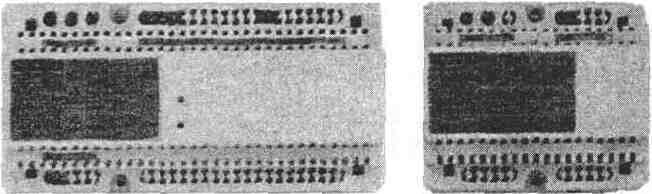

Для питания системы используются два типа источников питания (рис. 2. 20). Основной источник питания (справа на рисунке) рассчитан на ток нагрузки до 1, 5 А и постоянное напряжение 12 В. Его корпус выполнен из огнеупорного ударопрочного материала. Резервный источник питания имеет те же самые характеристики, что и основной. Он предназначен для питания системы при отключении основного источника и в автономном режиме работы системы обеспечивает не менее 400 срабатываний замка.

Рис. 2. 20. Источники питания локальной системы

Локальные системы компании Fermax работают с различными открывающими устройствами, например с автоматическими гаражными воротами или турникетами.

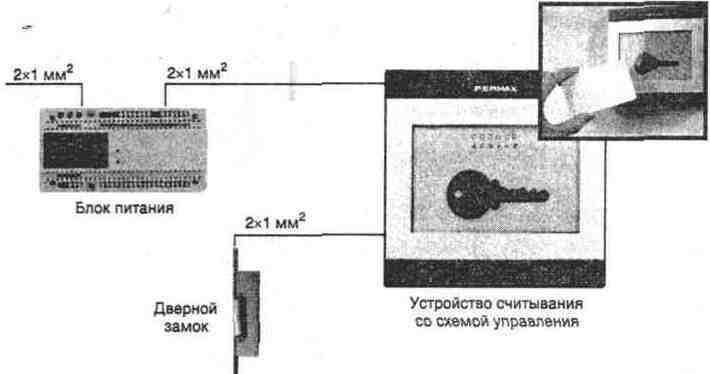

Схема подключения локальной системы представлена на рис. 2. 21. Основные характеристики локальной системы:

> обслуживает до 175 пользователей;

> имеет дистанционное управление замками с помощью кнопки;

> осуществляет управление открыванием дверей;

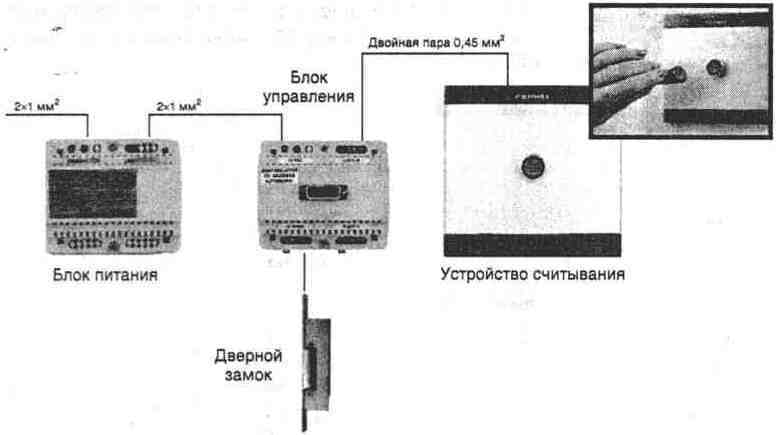

Рис. 2. 21. Схема подключения локальной системы

> программируемое время разрешения доступа;

> исключает возможность копирования карточек;

> использует считыватель, пригодный для внутреннего и наружного приме нения, выполненный в ударопрочном и огнеупорном корпусе;

> позволяет считывать код карточки на расстоянии до 8 см.

Локальная система с использованием технологии компании Dallas

Система предназначена для организации ограничения доступа в офисы, на стоянки или в лифты. Система активизируется, в отличие от описанной выше, только при контакте кодового ключа со считывателем.

Для организации системы ограничения доступа с использованием контактного кодового ключа необходимы следующие устройства:

> электронный кодовый ключ;

> контактный считыватель;

> контроллер;

> программатор;

> источник питания.

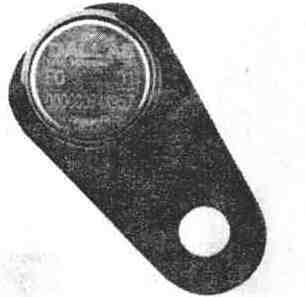

Электронный кодовый ключ выполнен по технологии компании Dallas. В ударопрочном и влагозащищенном корпусе, оформленном в виде брелка (рис. 2.22), содержатся литиевая батарейка и микросхема памяти с уникальным идентификационным кодом, защищенным от копирования,

Рис.2.22.Электронный кодовый ключ

Контактный считыватель (рис. 2. 23) предназначен для считывания кода электронного кодового ключа. Он выполнен в виде платы, помещенной в высокопрочный металлический корпус.

Рис. 2.23 Контактный считыватель

Для открывания одной или нескольких дверей считыватели могут соединяться параллельно в единую систему. Управление системой может быть организовано по замкнутому циклу с помощью контроллера (рис. 2. 24). Коды ключей заносятся, хранятся в его памяти и используются для идентификации кодовых ключей пользователей. Система позволяет обслуживать до 680 кодовых ключей.

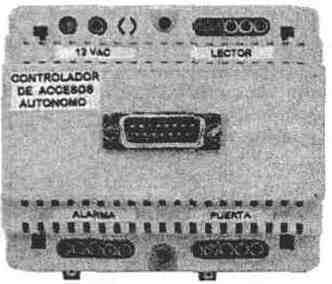

Рис. 2. 24 Контроллер для организации управления системой по замкнутому циклу

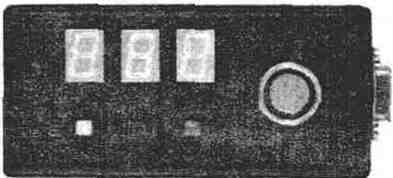

Программатор системы (рис. 2.25) выполнен в виде отдельного блока. Он предназначен для первоначального программирования и последующего обслуживания системы. Программирование контроллера может быть произведено вручную или с помощью персонального компьютера. Доступ к программатору осуществляется с помощью мастер-ключа, который входит в состав системы и не может быть подделан. Мастер-ключ выполняет функции, аналогичные мастер-картам.

Рис. 2.25 Программатор системы

Рис. 2.26. Схема подключения локальной системы

В данной локальной системе используются точно такие же источники питания, как и в рассмотренной выше.

Система может работать с различными запорными устройствами. Схема подключения локальной системы приведена на рис. 2. 26. Характеристики локальной системы, использующей технологию Dallas:

> обслуживает до 680 пользователей;

> проводное дистанционное управление дверьми с помощью кнопки;

> возможность параллельного подключения двух считывателей;

> осуществляет контроль за открыванием дверей с включением сигнала

тревоги;

> программируемые время разрешения доступа и длительность звучания

сирены;

> проста в налаживании и установке;

> возможность ручного и автоматического программирования;

> обеспечивает доступ к программатору с помощью мастер-ключа;

> не позволяет копирование кодовых ключей;

> имеет возможность внешней и внутренней установки считывателей.

Локальная система с использованием устройства набора кода

Эта система предназначена для использования в коттеджах, дачах и других помещениях, где необходимо ограничивать доступ. Доступ осуществляется путем ввода с клавиатуры цифрового кода, который может состоять из 4—6 цифр. Открывание и закрывание замка двери сопровождается звуковым и световым

cигналами. При необходимости для повышения степени надежности системы возможно использование вторичного кода, набираемого после основного. Система включает в себя электронное устройство набора цифрового кода (клавиатуру), контроллер, источник питания и электронный дверной замок.

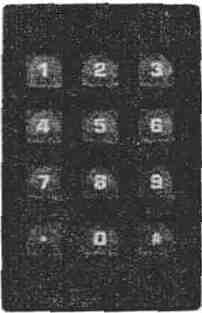

Устройство набора цифрового кода (рис. 2. 27) выполняет функцию считывания кодов нажимаемых клавиш и ввода их в контроллер, обеспечивающий идентификацию кодов пользователей и разрешение или ограничение доступа в помещение. Устройство набора кода выполнено на плате, помещенной в ударопрочный корпус, на внешней стороне которого размещаются клавиши клавиатуры.

Рис. 2. 27 Устройство набора цифрового кода

Два устройства набора цифрового кода могут подключаться параллельно при установке одного снаружи, а другого внутри помещения, или на разных входах в помещение. Каждое устройство позволяет вводить два кодовых слова, состоящих из 4 — 6 цифр каждое, и имеет два выхода для управления исполнительными устройствами и передачи сигнала тревоги на контроллер.

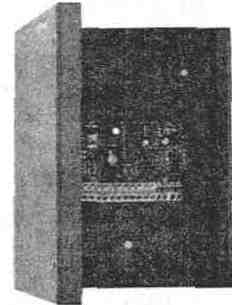

Контроллер (рис. 2. 28) предназначен для управления всей системой, обработки вводимых с клавиатуры кодов и их идентификации.

Рис.2.28 Контроллер системы

Контроллер выполнен на отдельной плате, размещенной в металлическом корпусе, и устанавливается - внутри охраняемого помещения. Для питания локальной системы также используются два вида источников питания: основной и резервный, их характеристики были приведены выше. Схема подключения системы представлена на рис. 2. 29

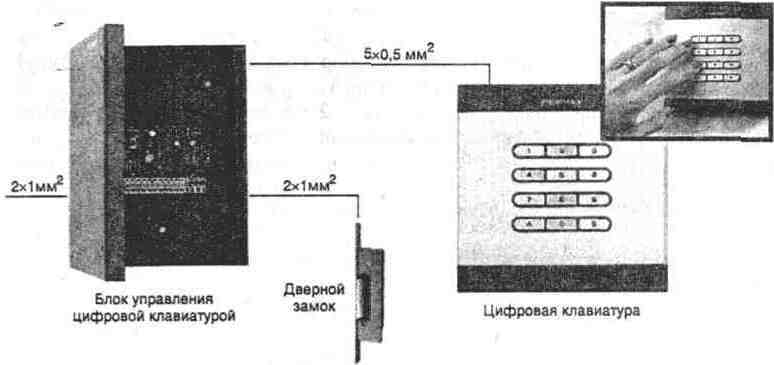

Рис. 2. 29. Схема подключения локальной системы

Основные характеристики локальной системы, использующей устройства набора кода:

> использование встроенной микропроцессорной системы;

> использование двух независимых временных зон;

> отображение программируемого кода по инициативе пользователя;

> параллельное подключение нескольких устройств набора кода;

> простой монтаж и настройка;

> установка клавиатуры внутри и (или) снаружи помещения.

Цифровая многозоновая система ограничения доступа

Когда контроль доступа необходимо осуществить в разных по значимости помещениях или в различное время суток, локальной системы становится недостаточно и возникает необходимость в использовании многозоновой цифровой системы. Центральный пульт многозоновой системы может управлять одновременно 32 локальными системами, при этом для идентификации могут применяться любые известные устройства ввода (считывания), используемые в простых локальных системах, как это показано на рис. 2. 30.

Периферийные устройства, такие как считыватели, клавиатуры, замки и т. п., могут использоваться в различных комбинациях и конфигурациях.

Цифровой контроллер делает возможным запись происшествий и событий, в том числе и выборочно, с целью дальнейшей их обработки. Он может наблюдать за различными тревожными датчиками и в случае их срабатывания действовать в соответствии с заложенной программой. Контроллер позволяет идентифицировать до 10 групп пользователей и обрабатывать поступающую информацию для каждой из групп в установленном формате: правильность доступа, день недели, временная зона (т. е. время, в течение которого разрешен доступ). Каждая

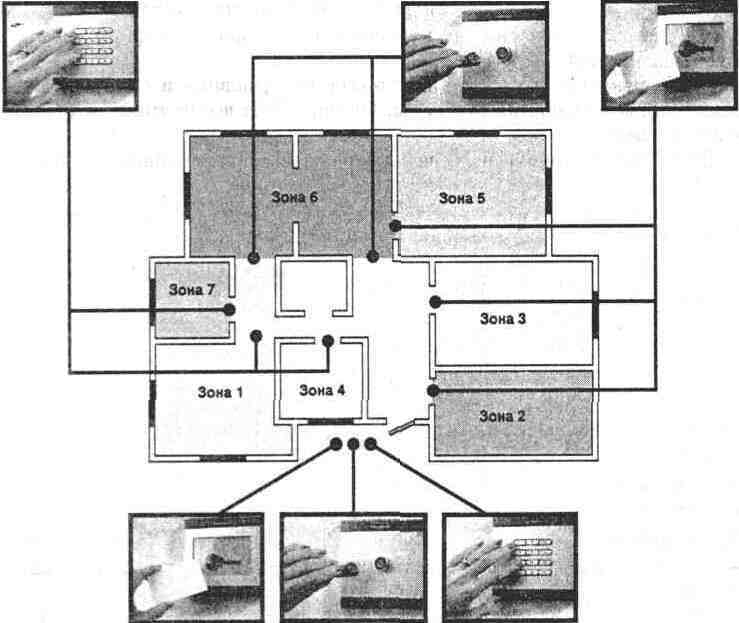

Рис. 2. 30. Многозоновая цифровая система

группа имеет свое имя и код для доступа в соответствующее помещение. Система поддерживает до 1020 пользователей. Для выполнения системой своих функций центральный пульт управления должен содержать следующие блоки и модули: центральный блок и источник питания, выходной модуль, модуль памяти, управляющий модуль, модуль сигнала тревоги.

Центральный пульт предназначен для объединения всех модулей управления с помощью процессорного устройства (CPU). Кроме CPU, блок содержит

Рис. 2.31 Центральный пульт управления

интерфейсы считывателей, стабилизатор напряжения и источник резервного питания. Блок размещается в металлическом ударопрочном корпусе (рис. 2. 31) и устанавливается на стене.

Центральный пульт объединяет в себе все основные и сменные модули, необходимые для монтажа системы. Он управляет всеми этими модулями во время работы.

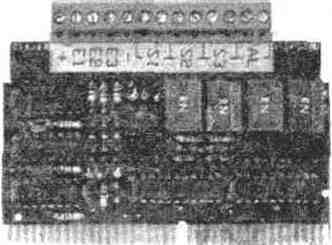

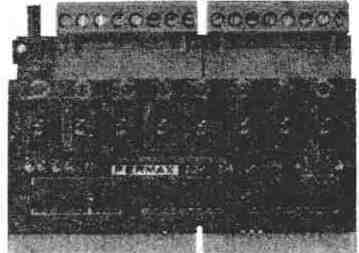

Выходной модуль предназначен для включения электронных дверных замков при поступлении на него сигнала разрешения доступа и номера двери. Модуль выполнен в виде отдельной платы (рис. 2. 32), на которой расположены 8 электронных реле и схема управления.

Рис. 2.32 Выходной модуль открывания дверей

Каждый выходной модуль позволяет управлять 8 дверными замками. В центральном блоке имеется возможность установки 4 таких модулей, что позволяет осуществлять доступ в 32 помещения.

Модуль памяти предназначен для записи, считывания и хранения служебной информации. Он выполнен на отдельной плате (рис. 2. 32), выпускаемой в зависимости от количества пользователей в двух модификациях: на 254 или на 1020 ячеек. В последних хранится информация следующего содержания: имя пользователя, номер группы и код доступа.

Рис. 2. 33 Модуль памяти

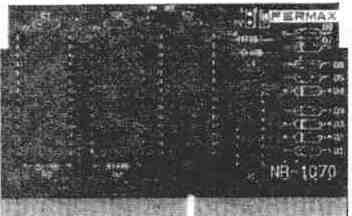

Источник питания предназначен для снабжения центрального пульта управления и периферийных устройств постоянным током до 4 А и напряжением+ 12 В, а также для преобразования входного переменного напряжения 80—270 В в напряжение+ 12 В и его стабилизации. Источник питания выполнен в ударопрочном огнеупорном корпусе (рис. 2. 34).

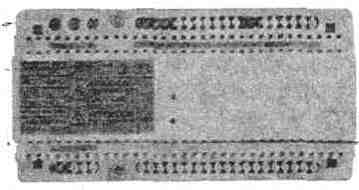

Рис. 2. 34 Источник питания

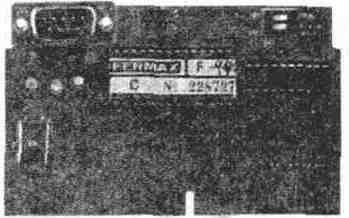

Рис. 2.35 Управляющий модуль

Програмирование системы удобно проводить с помощью клавиатурного считывателя с дисплеем. Если считыватели такого типа не используются в конфигурации системы или количество пользователей велико, а также для удобства программирования используется управляющий модуль, входящий в состав центрального пульта. Этот модуль позволяет выдавать на персональный компьютер обобщенную информацию, поступающую со считывателей: разрешение доступа, увеличение или уменьшение контролируемых входов, их модификацию и др.

При необходимости для регистрации происходящих событий в масштабе реального времени модулю может быть подключен принтер, а для передачи информации по каналам связи — модем.

Рис. 2.36 Модуль сигналов тревоги

Модуль сигналов тревоги предназначен для обработки тревожных сигналов, приходящих с датчиков различного типа. Он выполнен в виде отдельной платы со стандартным разъемом (рис. 2. 36).

Модуль сигнала тревоги обеспечивает функционирование системы, в которой используется центральный пульт с тремя зонами охраны (каждый центральный блок позволяет объединять до 4 модулей).

В цифровой многозоновой системе могут быть использованы считыватели различных типов, в том числе и те, что используются в локальных системах.

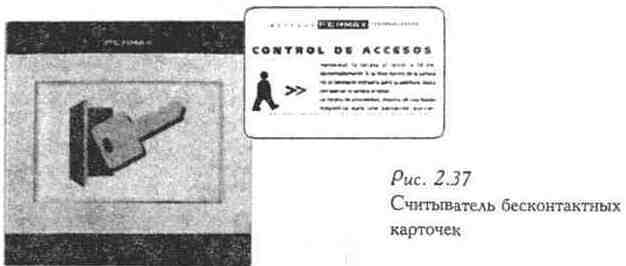

Считыватели идентификационных карточек (рис. 2. 37) позволяют использовать специальные идентификационные карточки с уникальным кодом, предотвращающим возможность его копирования.

Считывание идентификационного кода карточки осуществляется за время менее 1 с. Считыватель прост в использовании. Контактные считыватели, также как и в локальных системах, используют технологию компании Dallas (рис. 2. 38). Считывание кода происходит при касании считывателя кодовым ключом.

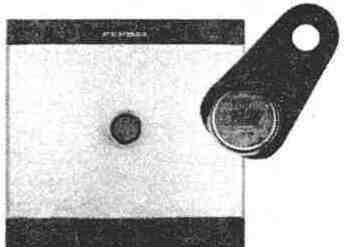

Рис. 2. 38 Контактный считыватель

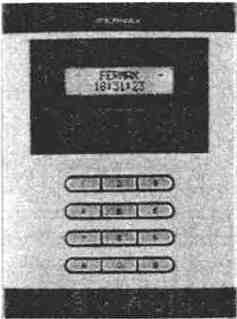

Код, записанный в микросхеме памяти карточки, защищен от копирования. Устройство набора цифрового кода с дисплеем предназначено для считывания и отображения набираемых с помощью клавиатуры кодов и передачи их на центральный пульт, который обеспечивает разрешение доступа при вводе кодов, состоящих из 4—6 цифр и зарегистрированных в памяти контролера и системы (рис. 2.39).

Рис. 2.39 Устройство набора цифрового кода с дисплеем

На дисплее отображается текущее время и дата, которые фиксируются в памяти устройства при наборе кода и выводятся на принтер или компьютер вместе с кодом доступа.

Нажатие клавиш сопровождается тональным звуковым сигналом, а номер нажатой клавиши клавиатуры выводится на дисплей для контроля набора или коррекции кода. Устройство набора цифрового кода может быть использовано для программирования всей системы.

Электронное устройство набора кода, аналогичное используемым в локальных системах (рис. 2. 40), позволяет вводить код доступа нажатием от 4 до 6 цифр. Код может состоять из двух кодовых слов.

Рис. 2.40 Клавиатурный считыватель

Нажатие клавиш сопровождается звуковым тональным сигналом. В случае ввода неразрешенного кода выдается сигнал другой тональности. На рис. 2. 41 представлена схема использования цифровой многозоновой системы.

Соединение считывателей с центральным блоком осуществляется двухжильным проводом сечением не менее 0, 45 мм2, соединение центрального блока и дверных замков — двухжильным проводом сечением не менее 1 мм2.

Цифровая многозоновая система может быть использована совместно с видео- и аудиосистемами охраны, наблюдениями и ограничения доступа в любой конфигурации.

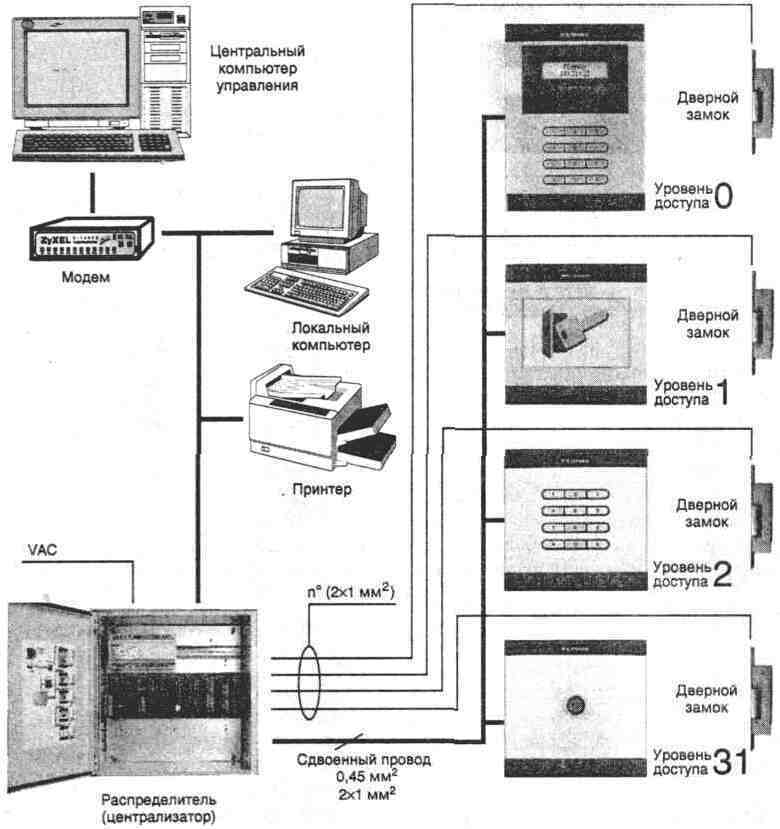

Рис. 2. 41. Схема использования цифровой многозоновой системы
