2.2.6. Бесконтактные системы ограничения доступа фирмы Impro Technologies
Приборы и устройства фирмы Impro Technologies (ЮАР) служат для создания бесконтактных систем ограничения доступа различной сложности. Для автоматического управления исполнительным механизмом (электрозащелкой, электрозамком, турникетом, шлагбаумом и т. п.) в приборах предусмотрен силовой выход на который при приближении к считывателю специального зарегистрированного кодового ключа, выполненного в виде жетона (рис. 2. 16) или пластиковой карточки, подается управляющее напряжение.
Принцип работы считывателя заключается в следующем. Он непрерывно излучает электромагнитные колебания, которые наводят ЭДС в катушке кодового ключа. Благодаря этому обеспечивается питание встроенной в ключ микросхемы, которая, в свою очередь, по определенному закону оказывает воздействие на излучаемое считывателем поле.
Кодовая последовательность, идентифицируемая считывателем, индивидуальна для каждого кодового ключа и имеет одну из 34 млрд. возможных комбинаций, что практически исключает ее подбор. Кодовые комбинации устанавливаются на заводе-изготовителе. Кодовый ключ имеет ударопрочный герметичный корпус с неограниченным сроком службы.

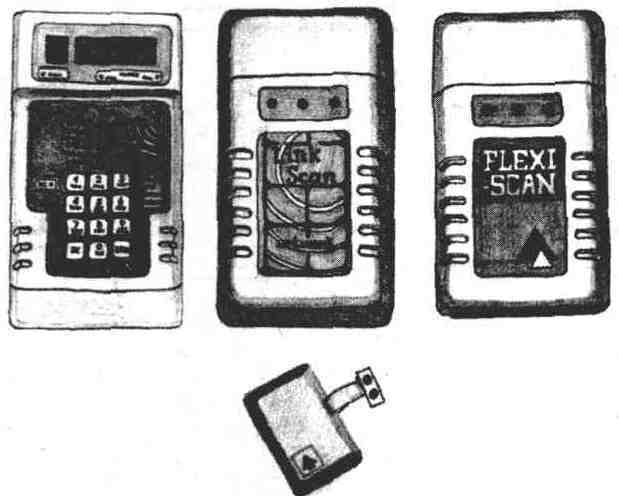

Рис. 2.16. Внешний вид считывателей и жетонов фирмы Impro Technologies
-Таким образом, если в памяти считывателя хранится код определенного кодового ключа, то при приближении последнего к считывателю код идентифицируется, что дает возможность владельцу этого ключа пройти через соответствующую дверь, проходную и т.п.
Кодовые ключи фирмы Impro Technologies выпускаются двух типов: круглый в виде жетона и в форме кредитной карточки. Они обладают уникальной совместимостью: один и тот же ключ может использоваться для разрешения прохода в помещениях, офисах, квартирах, дачах и т. д., оборудованных различными типами считывателей фирмы Impro Technologies.
С помощью описанной выше технологии можно организовать ограничение доступа не только для людей, но и для транспортных средств. Это достигается с помощью специальных кодовых ключей:
> VTP01RU078 — ключ с кнопкой, предназначенный для открывания ворот, шлагбаумов и т. п.;
> VTP02RU078 — ключ, монтируемый на автомобиле (питание+ 12 В);
> VTP03RU078 — ключ, монтируемый на автомобиле (питание+ 24 В);
> VTP04RU100 — ключ, монтируемый на автомобиле (питание+ 12... 24 В).
Так как считыватель излучает электромагнитные колебания, то он может быть установлен на внутренней поверхности стены, чем достигается скрытность системы и ее защищенность. Стена может быть выполнена из любого строительного материала, кроме металла. В случае, если стена, за которой устанавливается считыватель, оказывается слишком толстой или изготовлена из металла (содержит металлическую арматуру), считыватель может быть вынесен наружу на расстояние до 25 м от основного блока. Разновидности считывателей и их особенности приведены в табл. 2. 3.
Ввод и регистрация новых ключей и карточек, а также исключение их из списка осуществляется с помощью специальной мастер-карты. При подключении к считывателю принтера можно распечатать массив зарегистрированных
Таблица 2.3. Разновидности считывателей жетонов и их особенности
|
Тип считывателя |
Технические характеристики |
|
RIN01RU100 |
Считыватель в стандартном корпусе |
|
RMR01RU100 |
Считыватель во всепогодном, вандалостойком корпусе |
|
RPC01RU100 |
Считыватель в брызгозащитном, вандалостойком корпусе |
|
RPU01RU100 |
Считыватель в водозащитном, вандалостойком корпусе (с блоком настройки RPU02RU) |
|
RPU02RU |
Блок настройки для RPU01RU100 |
|
RWG01RL100 |
Считыватель в декоративном корпусе (под дерево) |
|
RDT01RU100 |
Считыватель с индикацией времени и даты |
|
RIR40RU100 |
Считыватель для установки в стандартной соединительной коробке диаметром 40 мм |
|
RIRSORU100 |
Считыватель для установки в стандартной соединительной коробке диаметром 50 мм |
кодов, а также список кодов, по которым осуществлялся проход в последнее время. Подключение к считывателю компьютера упрощает редактирование кодов ключей, а также позволяет осуществлять контроль конкретной двери с указанием даты и времени прохода.
Фирма Impro Technologies выпускает несколько разновидностей бесконтактных систем доступа. Состав этих систем и их назначение приведены в табл. 2. 4.
Таблица 2. 4. Бесконтактные системы ограничения доступа фирмы Impro Technologies
|
Тип системы |
Технические характеристики |
Цена, USD |
|
FLEX-SCANCLASSC |
|
|
|
FSC01RU100 |
Считывание до 20 жетонов к управление одной дверью в одном направлении |
289 |
|
FSC02RU100 |
Считывание до 200 жетонов и управление одной дверью в одном направлении |
329 |
|
FSC03RU100 |
Считывание до 2000 жетонов и управление одной дверью в одном направлении |
399 |
|
FSP01RU |
Программное обеспечение (редактирование жетонов, изменение параметров, контроль помещений) |
|
|
FSW01 |
Кабель длиной 1 м для подключения к компьютеру |
20 |
|
FLEXI-SCANE |
||
|
FSE01RU100 |
Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер |
344 |
|
FSE02RU100 |
Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер Программирование с клавиатуры или с компьютера |
414 |
|
FSE03RU100 |
Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер. Программирование с клавиатуры или с компьютера. Возможность подключения к компьютеру до 16 контроллеров (требуется модуль CV-02 RU-OM) |
515 |
|
CV-02RU-OM |
Преобразователь интерфейса RS232/RS485 |
90 |
|
FSE04RU100 |
Считыватель до 2000 жетонов; управление с клавиатуры |
136 |
|
MULTI-SCAN IV |
||
|
MSC01RU100 |
Локальный контроллер для управления 4 дверьми |
400 |
|
MC02RU100 |
Сетевой контроллер (объединение до 16 контроллеров с возможностью управления 64 дверьми) |
400 |
|
MSD01RU100 |
Терминал с возможностью контроля прохода в обоих направлениях |
600 |
|
MSD02RU100 |
Терминал с возможностью контроля прохода в обоих направлениях; управление с клавиатуры |
676 |
|
MSS01RU100 |
Терминал с возможностью контроля прохода в обоих направлениях |
300 |
|
MSS02RU100 |
Терминал с возможностью контроля прохода в обоих направлениях; управление с клавиатуры |
376 |
|
MSI01RU100 |
Считыватель жетонов |
106 |
|
MSI02RU100 |
Считыватель жетонов; управление с клавиатуры |
182 |
Окончание таблицы 2. 4
|
Тип. системы |
Технические характеристики |
Цена, USD |
|
MSP01RU |
Программное обеспечение в комплекте с преобразователем интерфейса CV-02 RU-OM |
360 |
|
|
LINK-SCAN |
|
|
LSC01RU100 |
Сетевой контроллер (до 2000 жетонов) |
748 |
|
LSC02RU100 |
Сетевой контроллер (до 8000 жетонов) |
998 |
|
LST01RU100 |
Сетевой терминал |
606 |
|
TNC01RU100 |
Сетевой коммуникатор (без возможности редактирования жетонов) |
530 |
|
LSP20RU100 |
Программное обеспечение (до 2000 жетонов) |
1008 |
|
LSP80RU100 |
Программное обеспечение (до 8000 жетонов) |
1080 |
|
TSP20RU |
Программное обеспечение (с использованием сетевых коммуникаторов) |
1208 |
